焦炉机侧除尘水密封装置技术要求说明 ：

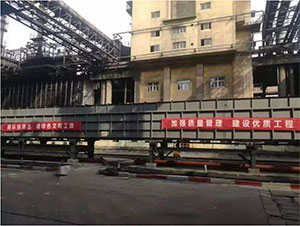

1、水密封装置是由钢结构焊接而成的槽体，设置在焦炉机侧，推焦车轨道远离焦炉外侧。
2、水密封装置包括集尘干管、与推焦车对接的U型水封槽密封结构、水槽、支（托）架、 给排水系统等组成。U型水封槽密封结构，水密封集尘干管、水槽、支（托）架（支架设滚轮）、给排水系统 等为水密封装置范围。
3、处理烟气量：200000m³/ h（80℃工况），正常烟气温度60～105℃（高200℃）。
5、水密封装置结构 型式 为方型结构 ， 要求烟气干管内烟气风速为 20 ～ 22m/s。 烟气干管一端端部设烟气出口法兰（配对法兰、法兰垫、紧固件等），用于与外部除尘管道连接至除尘地面站，接口尺寸为φ1816×8（见附图），该法兰处为水密封装置与外部除尘管道分界面 。
6、水密封装置通过U型导烟管与推焦车车上集尘装置连接，共设置2套U型导烟管，U型导烟管材质为304不锈钢，板材厚度6mm 。该法兰处为水密封装置与车辆分界面，水密封装置配带接口对法兰、法兰垫、紧固件等。
7、水密封装置烟气干管 是 一个连续的、没有隔板的整体，材质Q235B， 厚度 8 mm。 烟气干管两端各设置1 个 排水及 排污支管 ，每处支管均设置1 个 电动阀门（共2 个 ）。
8、水密封装置集尘干管管道两端设置方便人进出的检修孔，数量2个，两端各配一套温度及水位测量系统。
9、水密封装置水槽是一个连续的、没有隔板的整体，材质Q235B， 厚度 为 10mm 。 水槽两端设置溢流口及进水接口。水槽两端设 进水管， 进水管各配置1个电动阀门（共2个） ， 各设1个流量计（共2个）。
10、水密封装置水槽底部间隔20m设置排水及排污支管，每处支管均设置电动阀门，排水支管汇入下部排水干管。
11、水密封装置水槽顶部设有溢流管道。
12、水密封装置需确保在集尘干管内压力为-4000Pa时不能有水溢出至烟气干管内及水封槽的U型导烟管内。
13、焦炉机侧水密封装置集尘干管要求严密不漏，在压力为-4000Pa时漏风率≤ 1% 。
14、水密封装置需确保在推焦车走行造成浪涌作用时不能有水溢出至烟气干管内及水封槽的U型导烟管内。
15、水封槽长度:～346.84m（机侧轨道长349m 。
1 6、 集尘干管及水槽两端上部各设1个液位计（共4个），带显示，安装在便于观察读数 处 。
17、 设备重量： ～4 50 t
二、供货范围 ：
|
名称 |
规格型号 |
材质 |
单位 |
数量 |
单重 （吨） |
总重 （吨） |
|
水密封装置 （方型） |
δ= 10 mm |
Q235B |
套 |
1 |
～ 450 |
～ 450 |
|
U型导烟管 |
δ=6mm |
304 |
套 |
2 |
～ 5 |
～ 10 |
|
进水电动阀 |
规格：DN50，AC380V，0.25kW 型号：MTD943H-16C 防护等级：IP65 防爆等级：ExdIICT4 |
|
个 |
4 |
|
|
|
集尘干管 排水电动阀 |
规格：DN150，AC380V，0.37kW 型号：MTD943H-16C 防护等级：IP65 防爆等级：ExdIICT4
|
|
个 |
2 |
|
|
|
水槽 排水电动阀 |
规格：DN100，AC380V，0.37kW 型号：MTD943H-16C 防护等级：IP65 防爆等级：ExdIICT4
|
|
个 |
17 |
|
|
|
雷达 液位计 |
规格：四线制，AC220V，4-20mA 防护等级：IP65 防爆等级：ExdIICT4 |
|
个 |
4 |
|
|
|
PT100热电阻 |
防护等级：IP65 防爆等级：ExdIICT4 配304不锈钢底座套管 |
|
个 |
1 |
|
|
|
双金属温度计 |
防护等级：IP65 配304不锈钢底座套管 |
|
个 |
1 |
|
|
|
电磁 流量计 （ 配法兰 ） |
规格： DN50，AC220V，4-20mA 防护等级：IP65 防爆等级：ExdIICT4 |
|
个 |
2 |
|
|
1、 所有排水支管出口配带对法兰、法兰垫及紧固件。
2、 溢流管配带对法兰、法兰垫及紧固件等。
3、 集尘干管及水槽两端上部分别设1个液位计，共4个。
4、 水槽上设PT100热电阻及双金属温度计各1个。
5、 进水管设电远传功能的流量计，共2个。
6、 配带集尘干管检修平台、栏杆、人孔。
7、 配带集尘干管、水封槽的滚轮托架。
8、 集尘干管烟气出口配带对法兰、法兰垫及紧固件等。
9、 U型导烟管材质为304不锈钢，接口配带对法兰、法兰垫及紧固件 等 。
10、除 U型导烟管材质为304不锈钢，其他 为Q235B材质， 要求进行 _ 处理 。
